　　铭瑄 HD6790 巨无霸采用非公版设计，尺寸比公版小，主打性价比，配备8cm自动调速滚珠风扇，能够根据核心温度自动调节风扇转速。

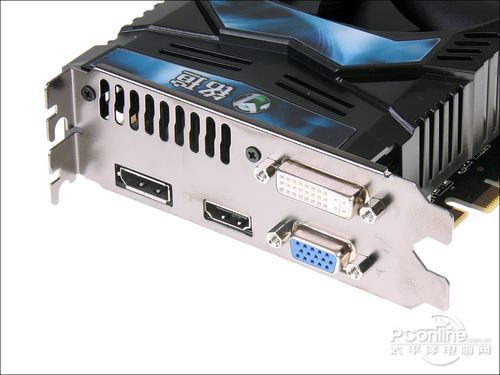

输出配置：VGA，DVI，HDMI，DP

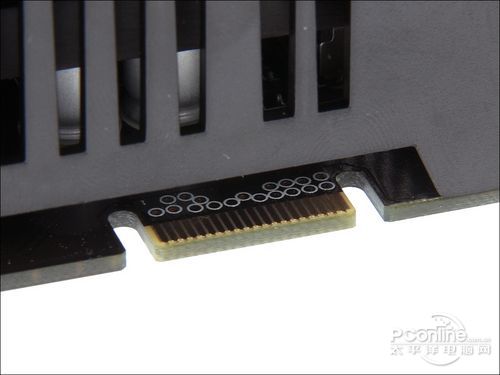

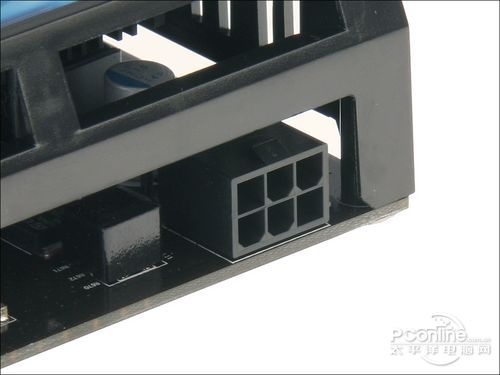

显卡供电接口与交火接口

　　这款显卡的输出配置强调通用性，采用了1个VGA、1个DVI、1个HDMI和1个DP接口，支持数字视频和音频输出，同时兼容老显示器，采用6pin供电接口，可以轻松搭配市面主流电源使用。

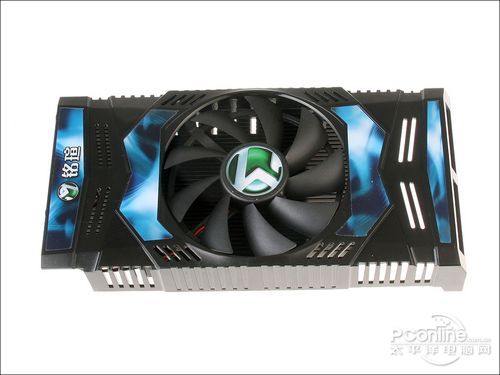

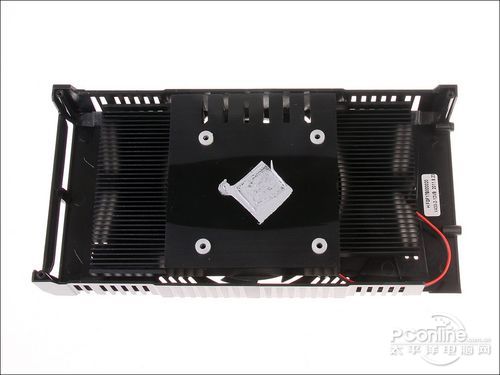

散热设计

　　散热部分该卡配备8cm滚珠风扇，并配有黑色导流上盖，有着良好的导流作用，让散热器能够同时对核心、显存、供电进行散热。这款显卡的风扇具有温控调速功能，能够根据核心温度调节风扇转速，达到静音与散热效能双兼备，并大大延长散热器使用寿命。

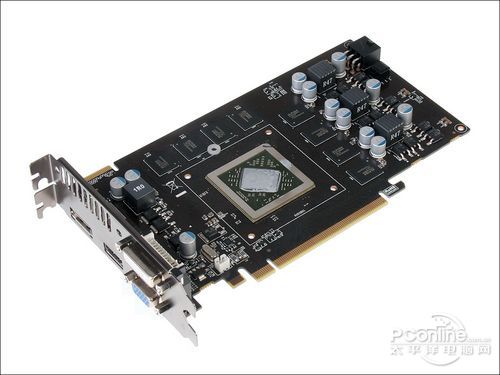

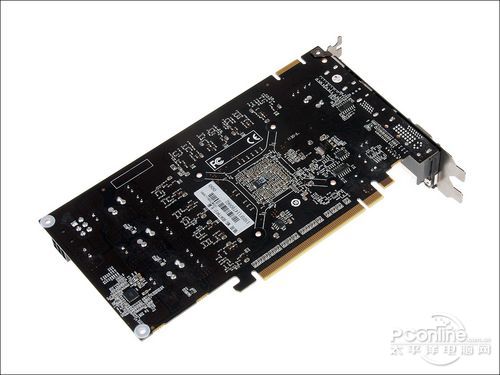

显卡PCB

　　这款显卡的PCB采用紧凑设计，比公版设计更节省成本，而且也更符合主流用户的需要，它配备3+1相核心和显存供电，采用了分离式设计，核心供电在右侧，而显存供电则在左侧。

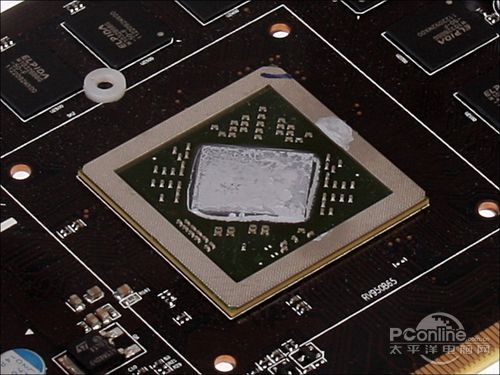

核心和显存

　　这款显卡的核心基于基于40纳米工艺，代号Barts LE，内置800个流处理单元，核心频率为800MHz，搭配1G容量256bit位宽，频率4000MHz的尔必达DDR5显存，规格比公版略低，不过影响不算很大。

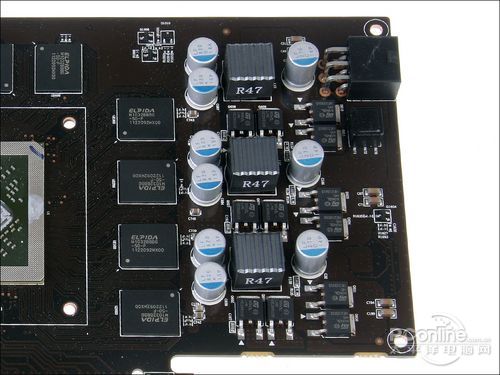

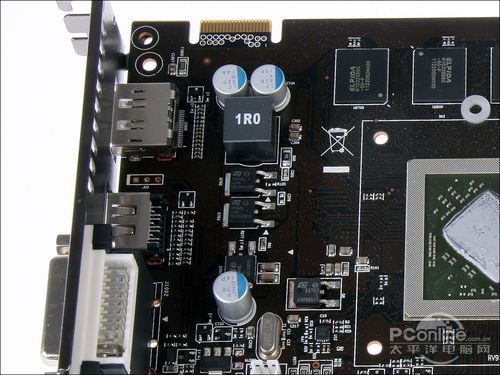

供电设计

　　这款显卡的供电采用分离式设计，核心和内存供电分别为3相和1相，用料是日系固态电容，搭配R47封闭电感和4MOSFET，不带MOSFET散热。
